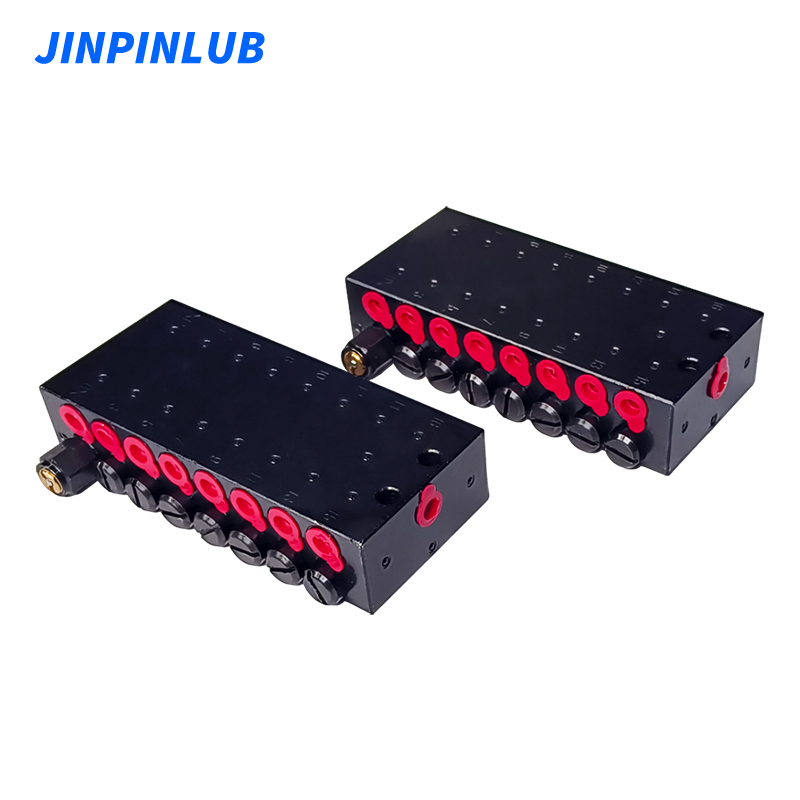

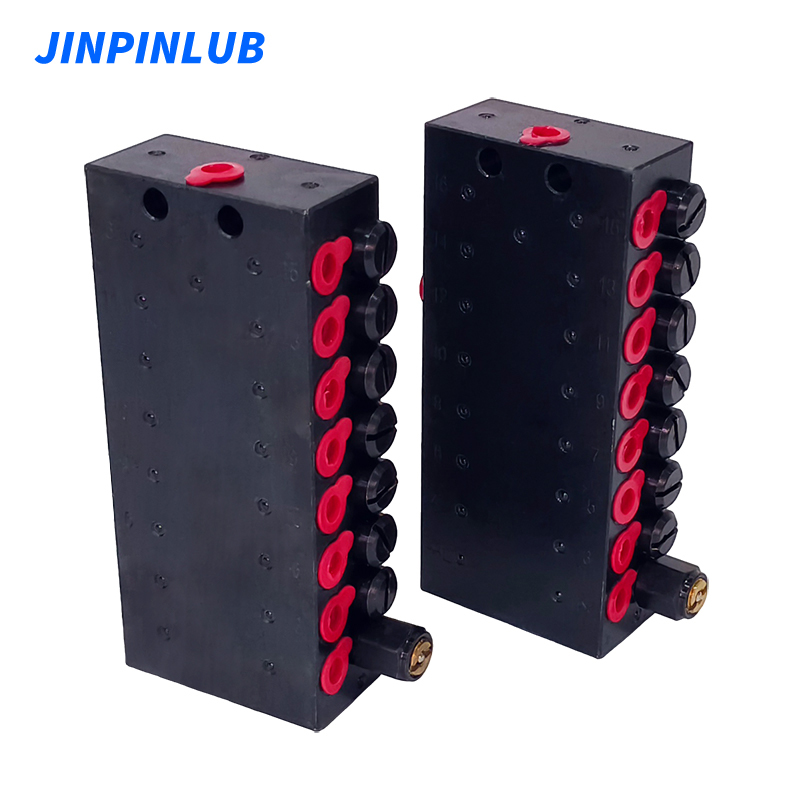

Разделительные клапаны JSV16 для прогрессивной масляной смазки
JSV — это устройство, используемое в системах смазки для количественного и надежного распределения смазочных материалов. Подходит для прогрессивных систем смазки, в которых смазка впрыскивается в основной трубопровод через насос, а затем распределяется по подключенному прогрессивному распределителю.
Описание
Функции
Компактность: распределитель серии JINPINLUB JSV компактный и легкий, подходит для установки на различные типы оборудования.
Прогрессивная смазка: может использоваться с электрическим плунжерным насосом для смазки серии J203 для достижения постепенной смазки, гарантируя, что смазка будет распределяться по всем точкам смазки по мере необходимости.
Тип смазки: серия JSV подходит для смазок NLGI000#~2#.
Широкое применение: в основном используется в крупногабаритном оборудовании, таком как ветроэнергетика, инженерная техника, строительная техника, шахты, сталелитейные заводы, металлургия и доки.
Спецификация
| Принцип действия | Приборы учета |
| Количество торговых точек | 6-20 |
| Количество измеряемых веществ | 0,2 мл/цикл |
| Смазка | Смазка до NLGI 2, масло 32-220 сСт при 40℃ |
| Рабочая температура | от –20 до +80 °С |
| Рабочее давление | Макс. 350 бар |
| Материал | Черный оцинкованный |
| Входное соединение | Ф6/Ф8 (М10x1) |
| Соединительная розетка | Ф6/Ф8 (М10x1) |
| Монтажное положение | Любой |
Принцип
Работа распределителя: Смазка подается в прогрессивный распределитель серии JSV по трубопроводу. Этот распределитель имеет несколько выходов, каждый из которых соответствует точке смазки.
Прогрессивное распределение: Сердцем распределителя JSV является поворотный дозирующий клапан. Когда насос смазки работает, распределительный клапан открывается один за другим, чтобы распределить смазку по каждой точке смазки.
Циклическая работа: после того, как распределительный клапан завершит цикл, он перезапустится и продолжит распределять смазку до тех пор, пока все точки смазки не будут смазаны.
