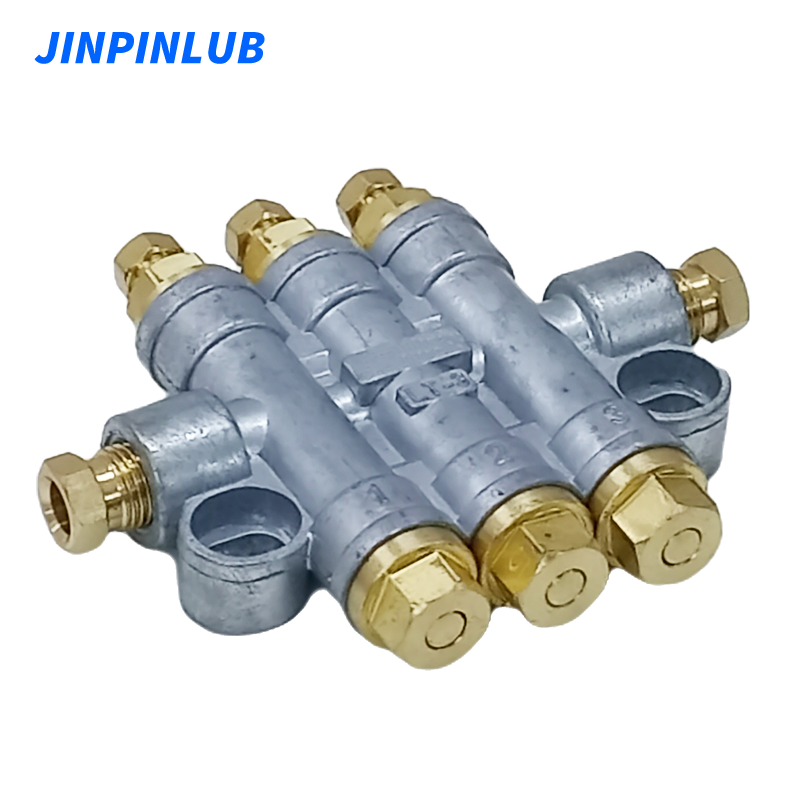

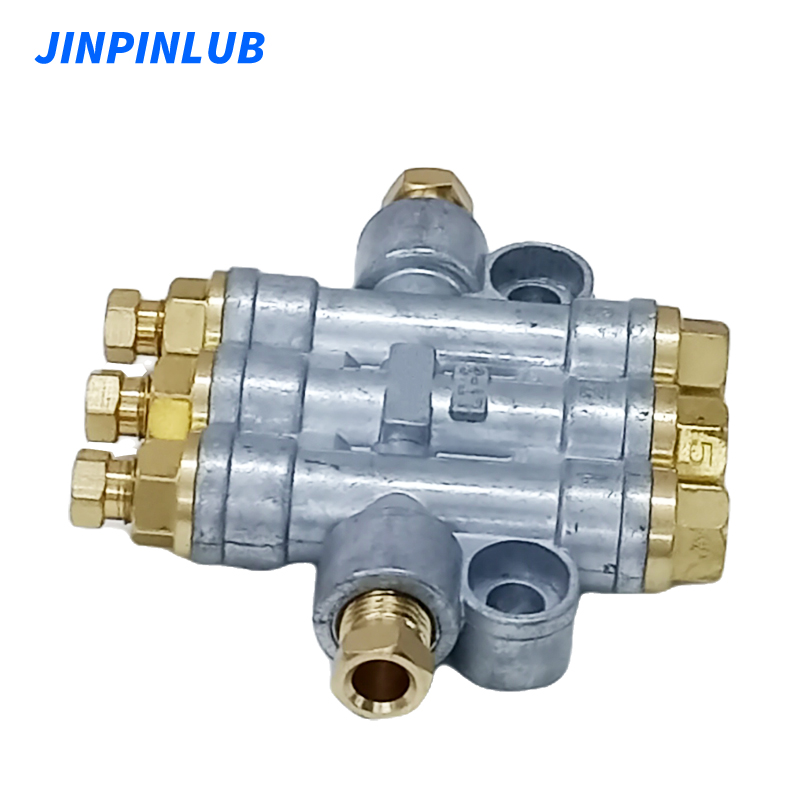

Kim phun dịch chuyển tích cực LT cho hệ thống bôi trơn dầu
Bộ phân phối giảm áp LT được sử dụng rộng rãi trong các thiết bị công nghiệp đòi hỏi bôi trơn chính xác, chẳng hạn như thiết bị cán nguội, máy ép phun, máy đúc khuôn, v.v. Chúng yêu cầu nguồn cung cấp dầu bôi trơn ổn định để đảm bảo hoạt động lâu dài.
Mô tả
Đặc trưng
1. Cần trang bị bơm bôi trơn giảm áp với lượng dầu chính xác, có thể lựa chọn theo nhu cầu.
2. Mỗi ổ cắm đều có thanh chỉ thị để phát hiện trực quan và có thể chọn công tắc tiệm cận hoặc công tắc vi mô để phát hiện tín hiệu.
3. Công tắc tiệm cận tiêu chuẩn là tiếp điểm thường đóng và cũng có thể chọn tiếp điểm thường mở.
4. Công tắc vi mô chỉ có thể được lắp đặt ở đầu ra 0,5ml và các tiếp điểm NO và NC là tùy chọn.
5. Bộ phân phối LT tiêu chuẩn được trang bị đầu nối vòng kim loại và đầu nối cắm nhanh là tùy chọn.
Đặc điểm kỹ thuật
| Nguyên lý chức năng | Kim phun dịch chuyển tích cực |
| Cửa hàng | 2, 3, 4, 5, 6, 7 |
| Đo lượngdầu | 0,1, 0,2, 0,3, 0,4, 0,5, 0,06 mL/chu kỳ |
| Chất bôi trơn | 32~90 cSt ở 40°C |
| Nhiệt độ hoạt động | 0 đến +80 °C |
| Áp suất hoạt động | 8~30bar |
| Vật liệu | Kẽm đúc khuôn, đồng thau |
| Ổ cắm kết nối | Đầu vào Φ6(M10x1), Đầu ra Φ4(M8x1) |
| Phụ kiện ổ cắm | Kiểu tay áo, Kiểu nhanh |
| Vị trí lắp đặt | Bất kì |
Nguyên tắc
LT chủ yếu dựa trên tác động của piston định lượng và sự hợp tác của van hai chiều hình ô. Khi dầu được bơm bởi bơm bôi trơn được phun từ đường ống chính, van hai chiều hình ô được đẩy, để dầu chảy vào buồng piston và được ép qua đường dẫn. Dưới tác động của dầu áp suất, piston định lượng di chuyển xuống dưới, tích tụ dầu và nén lò xo. Khi áp suất dầu trong đường ống chính được giải phóng (tức là giảm áp), van hình ô di chuyển do chênh lệch áp suất và đồng thời mở cửa xả, để dầu tích tụ trong buồng sống được đưa vào ống dầu qua cửa xả.
