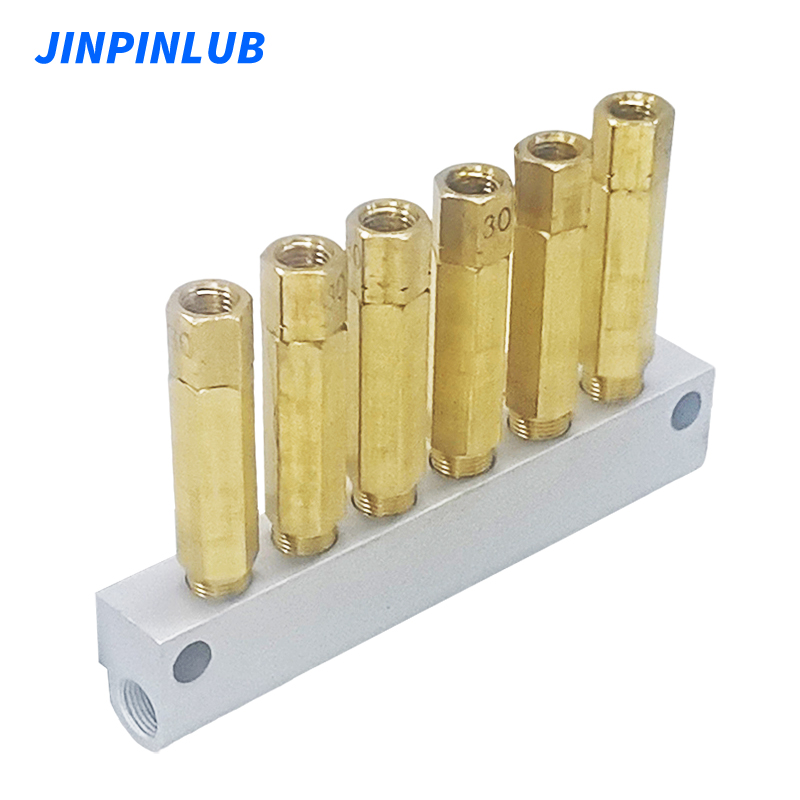

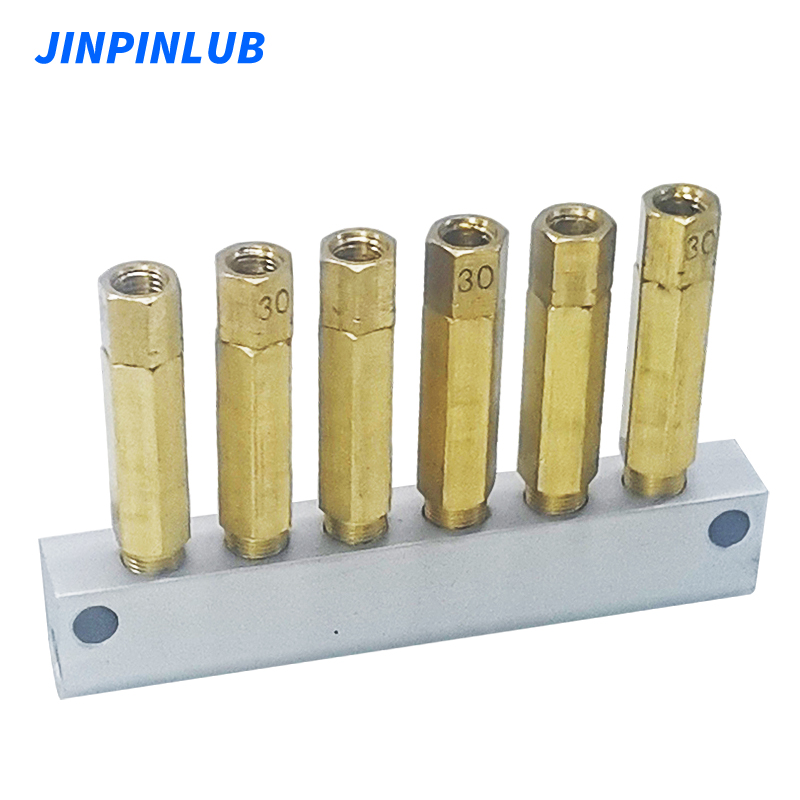

Клапаны дозирования масла с положительным вытеснением MOK-6
Количественный распределитель масла под давлением MOK представляет собой объемный тонкий масляный дозирующий клапан, предназначенный для централизованной системы смазки с положительным вытеснением. Его основными характеристиками являются точный выход масла, настраиваемый расход и коррозионная стойкость.
Описание
Особенность
1. Напорный (объемный) дозирующий клапан представляет собой клапан прямого действия.
Давление масла, подаваемое смазочным насосом, толкает поршень, встроенный в дозирующий клапан, чтобы он двигался и заставлял количественное масло выбрасываться. Когда смазочный насос прекращает работу, поршень дозирующей части возвращается в исходное положение под действием силы пружины, то есть осуществляется дозирование и хранение количественного масла.
2. Дозирующий клапан имеет точный слив масла, а дозирующая часть сливает масло только один раз за один цикл подачи масла. Расстояние между дозирующими клапанами в системе смазки бывает далеко, близко, высоко, низко, и горизонтальная или вертикальная установка. Это не влияет на его перемещение.
3. Дозирующий клапан чувствителен и использует два уплотнения для предотвращения обратного потока сбрасываемого масла.
4. Дозирующий клапан и соединение представляют собой раздельные конструкции. В зависимости от требуемого каждой точкой смазки масла соответствующий дозирующий клапан может быть выбран по желанию и скомбинирован с соединением MOJ (доступны как последовательные, так и параллельные комбинации).
5. Выходной диаметр дозирующего клапана составляет Φ4, и существует два способа его подключения.
Тип гильзы для карты: трубку необходимо использовать в сочетании с компрессионной втулкой PA4 и гильзой PB4.
Быстровставляемый тип: непосредственно вставьте трубку Φ4.
Спецификация
| Принцип действия | Клапан сброса давления |
| Количество торговых точек | 1~12 |
| Количество измеряемых веществ | 0,03, 0,05, 0,13, 0,20, 0,30, 0,50 мл/цикл |
| Смазка | 15-90 сСт при 40℃ |
| Рабочая температура | от -20 до +80 °С |
| Рабочее давление | Минимум 1,0 МПа |
| Материал | Медь, алюминий |
| Соединительная розетка | Вход Rc1/8, Выход Φ4(Rc1/8) |
| Выходная арматура | Тип рукава, Быстрый тип |
| Монтажное положение | Любой |
Приложение
Промышленное оборудование
Станки с ЧПУ: смазывает важные движущиеся части, обеспечивая бесперебойную работу.
Конвейеры: смазывает подшипники и ролики для уменьшения трения и износа.
Текстильные машины: обеспечивают бесперебойную работу таких компонентов, как шпиндели и шестерни.
Автомобильный
Двигатели: подает точное количество масла в различные части двигателя, повышая производительность и долговечность.
Смазка шасси: обеспечивает плавное движение подвески и рулевого управления.
Производство
Роботизированные руки: смазка обеспечивает смазывание суставов и движущихся частей для плавного и точного движения.
Упаковочное оборудование: обеспечивает смазку шестерен и других механических элементов для поддержания эффективности.
Тяжелая техника
Строительная техника: Гидравлические системы и другие жизненно важные компоненты строительной техники должны быть хорошо смазаны.
Сельскохозяйственное оборудование: шестерни, цепи и другие движущиеся части смазываются для уменьшения износа.
